Кольца ГОСТ 9833-73 (ГОСТ 18829-73) купить в Балахне

Для качественного и надежного уплотнения гидравлических и пневматических агрегатов и механизмов, которые работают в возвратно-поступательном, вращательном или колебательном цикле, используют кольца ГОСТ 9833-73 (ГОСТ 18829-73) – универсальные уплотнительные элементы с диапазоном рабочих температур от — 60 °С до + 200 °С, повышенной износостойкостью и высокой устойчивостью к маслянистым и бензольным средам.

В соответствии с ГОСТ 9833-73 (ГОСТ 18829-73) кольца уплотнительные круглого сечения могут изготавливаться из резины 9-ти групп (от 0 до 9) и применяться для уплотнения подвижных и неподвижных соединений с давлением 10, 32 МПа и 40, 50 МПа соответственно.

На практике наиболее востребованными являются изделия 2 группы точности, так как для их изготовления применяется маслобензостойкая резина с диапазоном рабочих температур от -50 до +130 °С, что соответствуют условиям, универсальным для большинства сфер использования колец круглого сечения ГОСТ 9833-73.

Для правильного выбора колец ГОСТ 9833-73 (ГОСТ 18829-73) изделия подлежат маркировке: «Кольцо уплотнительное круглого сечения 024х027х19», где 1-е число – диаметр штока, мм, 2-е – диаметр цилиндра, мм, 3-е – диаметр сечения, умноженный на 10, мм.



Оформите экспресс доставку уплотнительных колец круглого сечения ГОСТ 9833-73 (ГОСТ 18829-73), чтобы получить ваш заказ за 1-3 недели, если позиций нет на складе. Для дополнительной информации обращайтесь к нашим менеджерам.



Кольца ГОСТ 9833-73 (ГОСТ 18829-73) купить в Балахне

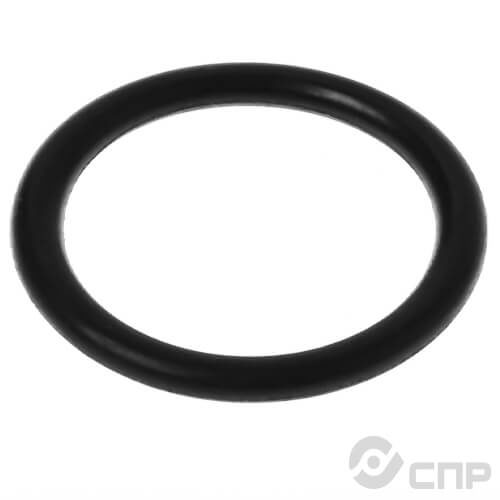

Кольцо круглого сечения 500-510-58 ГОСТ 9833-73

Таблица размеров кольца ГОСТ 9833-73 (ГОСТ 18829-73)

Фильтрация по диаметру сечения, мм

НазваниеДиаметр штока, ммДиаметр цилиндра, ммДиаметр сечения, ммРазмер - группа
Кольцо круглого сечения 003-005-14 ГОСТ 9833-73351.41.4
Кольцо круглого сечения 003-006-19 ГОСТ 9833-73361.91.9
Кольцо круглого сечения 004-006-14 ГОСТ 9833-73461.41.4
Кольцо круглого сечения 004-007-19 ГОСТ 9833-73471.91.9
Кольцо круглого сечения 004-008-25 ГОСТ 9833-73482.52.5
Кольцо круглого сечения 005-007-14 ГОСТ 9833-73571.41.4
Кольцо круглого сечения 005-008-19 ГОСТ 9833-73581.91.9
Кольцо круглого сечения 005-009-25 ГОСТ 9833-73592.52.5
Кольцо круглого сечения 006-008-14 ГОСТ 9833-73681.41.4
Кольцо круглого сечения 006-009-19 ГОСТ 9833-73691.91.9
Кольцо круглого сечения 006-010-25 ГОСТ 9833-736102.52.5
Кольцо круглого сечения 007-010-19 ГОСТ 9833-737101.91.9
Кольцо круглого сечения 007-011-25 ГОСТ 9833-737112.52.5
Кольцо круглого сечения 008-010-14 ГОСТ 9833-738101.41.4
Кольцо круглого сечения 008-011-19 ГОСТ 9833-738111.91.9
Кольцо круглого сечения 008-012-25 ГОСТ 9833-738122.52.5
Кольцо круглого сечения 009-012-19 ГОСТ 9833-739121.91.9
Кольцо круглого сечения 009-013-25 ГОСТ 9833-739132.52.5
Кольцо круглого сечения 010-013-19 ГОСТ 9833-7310131.91.9
Кольцо круглого сечения 010-014-25 ГОСТ 9833-7310142.52.5
Кольцо круглого сечения 010-015-30 ГОСТ 9833-73101533
Кольцо круглого сечения 011-014-19 ГОСТ 9833-7311141.91.9
Кольцо круглого сечения 011-015-25 ГОСТ 9833-7311152.52.5
Кольцо круглого сечения 011-016-30 ГОСТ 9833-73111633
Кольцо круглого сечения 012-015-19 ГОСТ 9833-7312151.91.9
Кольцо круглого сечения 012-016-25 ГОСТ 9833-7312162.52.5
Кольцо круглого сечения 012-017-30 ГОСТ 9833-73121733
Кольцо круглого сечения 013-016-19 ГОСТ 9833-7313161.91.9
Кольцо круглого сечения 013-017-25 ГОСТ 9833-7313172.52.5
Кольцо круглого сечения 013-018-30 ГОСТ 9833-73131833
Кольцо круглого сечения 014-017-19 ГОСТ 9833-7314171.91.9
Кольцо круглого сечения 014-018-25 ГОСТ 9833-7314182.52.5
Кольцо круглого сечения 014-019-30 ГОСТ 9833-73141933
Кольцо круглого сечения 014-020-36 ГОСТ 9833-7314203.63.6
Кольцо круглого сечения 015-018-19 ГОСТ 9833-7315181.91.9
Кольцо круглого сечения 015-019-25 ГОСТ 9833-7315192.52.5
Кольцо круглого сечения 015-020-30 ГОСТ 9833-73152033
Кольцо круглого сечения 015-021-36 ГОСТ 9833-7315213.63.6
Кольцо круглого сечения 016-019-19 ГОСТ 9833-7316191.91.9
Кольцо круглого сечения 016-020-25 ГОСТ 9833-7316202.52.5
Кольцо круглого сечения 016-021-30 ГОСТ 9833-73162133
Кольцо круглого сечения 016-022-36 ГОСТ 9833-7316223.63.6
Кольцо круглого сечения 017-020-19 ГОСТ 9833-7317201.91.9
Кольцо круглого сечения 017-021-25 ГОСТ 9833-7317212.52.5
Кольцо круглого сечения 017-022-30 ГОСТ 9833-73172233
Кольцо круглого сечения 017-023-36 ГОСТ 9833-7317233.63.6
Кольцо круглого сечения 018-021-19 ГОСТ 9833-7318211.91.9
Кольцо круглого сечения 018-022-25 ГОСТ 9833-7318222.52.5
Кольцо круглого сечения 018-023-30 ГОСТ 9833-73182333
Кольцо круглого сечения 018-024-36 ГОСТ 9833-7318243.63.6

Поможем с подбором колец уплотнительных

Если вам нужна консультация для подбора размера и материала колец уплотнительных обратитесь к нашим специалистам

по телефону

+7 800 301-86-97

по электронной почте

info@spr-prom.ru

Технические характеристики колец ГОСТ 9833-73 (ГОСТ 18829-73)



Под индивидуальные условия эксплуатации можно оформить заказ на производство изделий из других групп резины по параметрам, согласованным между потребителем и изготовителем. Также по предварительному согласованию может быть расширен температурный диапазон для резиновых уплотнительных колец круглого сечения.

Как изготавливаются кольца ГОСТ 9833-73 (ГОСТ 18829-73)



Уплотнительные кольца круглого сечения, изготовленные по ГОСТ 9833-73, имеют номинальный диаметр сечения и предельные показатели отклонений, определенных для каждой из групп точности:
Номинальный диаметр
сечения,d2
Предельные отклонения для групп точности, мм
12
1,4
1,9
2,5
± 0,7
± 0,8
± 0,9
± 10
3,0
3,6
4,6
± 0,10+20
-20
5,8
7,5
± 0,14
± 0,15
+0,30
-0,15
8,5 ± 0,20+0,30
-0,20

Для каждой из групп резин предполагается изготовление уплотнительных колец с определенным климатическим исполнением (УХЛ, ТВ, ТС, УЗ, ХЛ). При этом скорость перемещения в любой из сред составляет до 0,5 м/с.

Температурные режимы колец ГОСТ 9833-73 (ГОСТ 18829-73)



Следует учитывать, что кольца круглого сечения ГОСТ 9833-73, выполненные из резины 3-ей группы, в маслах могут выдерживать температурный режим до — 60°С. В остальных средах данный показатель ограничивается температурой — 50°С.
Кольца из резины 7-ой группы могут использоваться исключительно в неподвижных соединениях. При этом на воздухе допускается давление рабочей среды до 0,63 МПа с указанным в ГОСТ температурным диапазоном. Для воды температура не должна превышать +120°С. Воздействие минеральных масел на данный тип изделий должен быть минимальным.

Чтобы купить кольца круглого сечения, выберите нужное изделие в каталоге или свяжитесь удобным способом с менеджером компании. Для это перейдите в раздел “Контакты”.
