Манжеты армированные ГОСТ 8752-79 купить в Балахне

ГОСТ 8752-79 уже более 3-х десятилетий регулирует технические параметры на изготовление армированных резиновых манжет для валов и предполагает собой выпуск уплотнений на базе:

  • Бутадиен-нитрильного каучука NBR (группа резины 1,2,3)
  • Фторкаучука FKM, FPM, Viton, СКФ-32 (группа резины 4) и СКФ-26 (группа резины 5)
  • Силиконового каучука SI(группа резины 6).

Он регламентирует применение манжет 8752 79 в автомобильной, авиационной, машиностроительной и других областях промышленности, в том числе и при использовании и комплектации в импортном оборудовании.



Оформите экспресс доставку армированных манжет ГОСТ 8752-79, чтобы получить ваш заказ за 1-3 недели, если позиций нет на складе. Для дополнительной информации обращайтесь к нашим менеджерам.



Манжеты армированные ГОСТ 8752-79 купить в Балахне

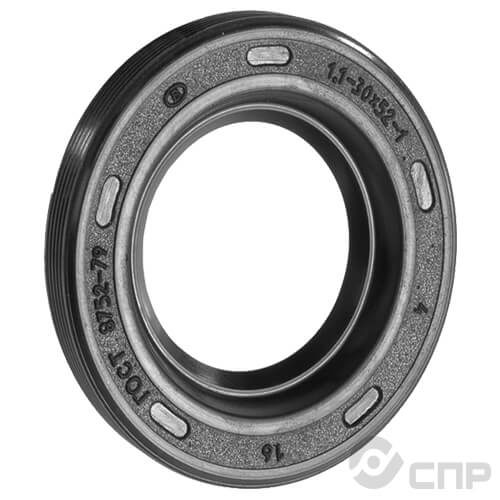

Манжета армированная (сальник) 240х280х15 ГОСТ 8752-79

Таблица размеров манжет армированных ГОСТ 8752-79

Фильтрация по внутреннему диаметру, мм

НазваниеВнутренний диаметр, ммВнешний диаметр, ммВысота, ммРазмер - группа
Манжета армированная (сальник) 5х15х6 ГОСТ 8752-7951565..9
Манжета армированная (сальник) 5х16х6 ГОСТ 8752-7951665..9
Манжета армированная (сальник) 5х18х7 ГОСТ 8752-7951875..9
Манжета армированная (сальник) 6х15х4 ГОСТ 8752-7961545..9
Манжета армированная (сальник) 6х16х5 ГОСТ 8752-7961655..9
Манжета армированная (сальник) 6х16х7 ГОСТ 8752-7961675..9
Манжета армированная (сальник) 6х18х7 ГОСТ 8752-7961875..9
Манжета армированная (сальник) 6х19х7 ГОСТ 8752-7961975..9
Манжета армированная (сальник) 6х22х7 ГОСТ 8752-7962275..9
Манжета армированная (сальник) 7х16х7 ГОСТ 8752-7971675..9
Манжета армированная (сальник) 7х18х8 ГОСТ 8752-7971885..9
Манжета армированная (сальник) 7х20х7 ГОСТ 8752-7972075..9
Манжета армированная (сальник) 7х22х7 ГОСТ 8752-7972275..9
Манжета армированная (сальник) 8х14х4 ГОСТ 8752-7981445..9
Манжета армированная (сальник) 8х15х4 ГОСТ 8752-7981545..9
Манжета армированная (сальник) 8х15х4,5 ГОСТ 8752-798154.55..9
Манжета армированная (сальник) 8х15х5 ГОСТ 8752-7981555..9
Манжета армированная (сальник) 8х16х5 ГОСТ 8752-7981655..9
Манжета армированная (сальник) 8х16х7 ГОСТ 8752-7981675..9
Манжета армированная (сальник) 8х18х4 ГОСТ 8752-7981845..9
Манжета армированная (сальник) 8х18х5 ГОСТ 8752-7981855..9
Манжета армированная (сальник) 8х19х7 ГОСТ 8752-7981975..9
Манжета армированная (сальник) 8х20х7 ГОСТ 8752-7982075..9
Манжета армированная (сальник) 8х22х7 ГОСТ 8752-7982275..9
Манжета армированная (сальник) 8х24х7 ГОСТ 8752-7982475..9
Манжета армированная (сальник) 8х26х7 ГОСТ 8752-7982675..9
Манжета армированная (сальник) 9х18х7 ГОСТ 8752-7991875..9
Манжета армированная (сальник) 9х20х6 ГОСТ 8752-7992065..9
Манжета армированная (сальник) 9х22х7 ГОСТ 8752-7992275..9
Манжета армированная (сальник) 9х24х7 ГОСТ 8752-7992475..9
Манжета армированная (сальник) 9х26х7 ГОСТ 8752-7992675..9
Манжета армированная (сальник) 9х30х7 ГОСТ 8752-7993075..9
Манжета армированная (сальник) 10х16х4 ГОСТ 8752-791016410..14
Манжета армированная (сальник) 10х16х5 ГОСТ 8752-791016510..14
Манжета армированная (сальник) 10х17х5 ГОСТ 8752-791017510..14
Манжета армированная (сальник) 10х18х4 ГОСТ 8752-791018410..14
Манжета армированная (сальник) 10х18х5 ГОСТ 8752-791018510..14
Манжета армированная (сальник) 10х18х6 ГОСТ 8752-791018610..14
Манжета армированная (сальник) 10х18х7 ГОСТ 8752-791018710..14
Манжета армированная (сальник) 10х19х7 ГОСТ 8752-791019710..14
Манжета армированная (сальник) 10х20х5 ГОСТ 8752-791020510..14
Манжета армированная (сальник) 10х20х6 ГОСТ 8752-791020610..14
Манжета армированная (сальник) 10х20х7 ГОСТ 8752-791020710..14
Манжета армированная (сальник) 10х21х5 ГОСТ 8752-791021510..14
Манжета армированная (сальник) 10х22х6 ГОСТ 8752-791022610..14
Манжета армированная (сальник) 10х22х7 ГОСТ 8752-791022710..14
Манжета армированная (сальник) 10х23х7 ГОСТ 8752-791023710..14
Манжета армированная (сальник) 10х24х7 ГОСТ 8752-791024710..14
Манжета армированная (сальник) 10х25х7 ГОСТ 8752-791025710..14
Манжета армированная (сальник) 10х26х7 ГОСТ 8752-791026710..14

Поможем с подбором армированных манжет

Если вам нужна консультация для подбора размера и материала манжет армированных обратитесь к нашим специалистам

по телефону

+7 800 301-86-97

по электронной почте

info@spr-prom.ru

Технические характеристики манжет армированных ГОСТ 8752-79



Изначально манжеты армированные ГОСТ 8752-79 из-за сложности изготовления выпускались исключительно для оборонной и химической промышленности. Сейчас спектр применения устройств существенно расширился и охватывает практически все сферы хозяйства, включая машиностроение, нефтяную промышленность, сельское хозяйство, аэрокосмические разработки и другие направления. Чтобы выбрать сальник ГОСТ 8752-79 под конкретную задачу, следует отталкиваться от условий работы, в которых будет эксплуатироваться устройство.

Условия эксплуатацииТип эластомера
Бутадиен-нитрильного каучукФторкаучука СКФ-32, СКФ-26Силиконового каучук
Группа резины123456
Нижний предел температур, С° - 45-30-60-45-20-55
Температура уплотнителя, С°Виды минеральных маселМоторные+100+150+170+150
Трансмиссионные (кроме гипоидного)+100+150+170+130
Гипоидные+80+150+130
Соляровые+90+150С
Смазки на основе минеральных масел+90+100СС
Дизельные топливаС+150С
Углеводороды хлорированные+90
Вода (техническая, питьевая, морская)СС
Тормозная жидкостьСС

Примечание: символ «С» означает, что потребитель должен согласовать пригодность эксплуатации изделия в конкретном виде уплотняемой жидкости с изготовителем.

Манжеты из резины гр.2 недопустимо применять в грузовых автомобилях (кроме случаев, когда данное применение согласовано с заказчиком).

ГОСТ 8752-79 предъявляет к армированным сальникам требования относительно региона и условий их эксплуатации:

  • для умеренного и тропического климата – единое исполнение в соответствии со стандартом
  • на экспорт – по стандарту ГОСТ 8752-79 и наряду внешнеторговой организации
  • для районов с холодным климатом (исполнение ХЛ) – из резин гр.3,6.

При выборе армированных манжет важно оценить соответствие изделия стандарту:

  • на рабочей поверхности не должно быть трещин, расслоений, углублений и возвышений
  • недопустимо наличие выпрессовок в местах разъема размером больше 0,5 мм
  • обрезиненность каркаса (в местах фиксации в пресс-форме допускается оголение).

Также для каждой из групп манжет армированных гос.стандарт предъявляет определенные требования в отношении предельных отклонений:

  • по наружному диаметру D
  • некруглости (овальности)
  • высоты h
  • разностенности манжет без пружин
  • изменению внутреннего диаметра при старении.

На нашем производстве сальников и на заводах наших поставщиков жестко выдерживаются все требования государственного стандарта к данному изделию. Поэтому у нас вы можете купить манжеты любого типоразмера, изготовленные в соответствии с ГОСТ 8752-79.

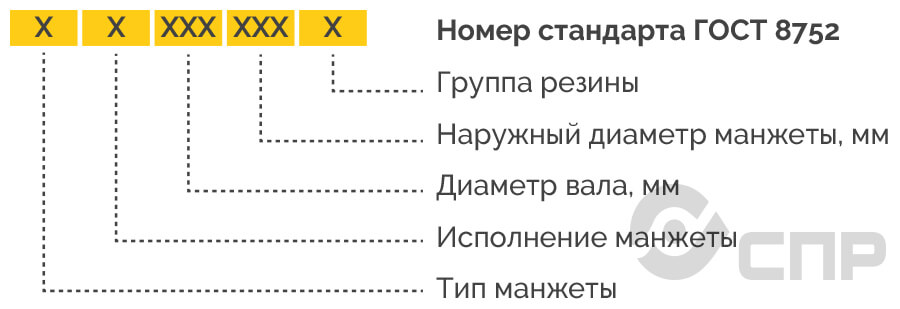

В соответствии с ГОСТ манжеты армированные маркируются следующим образом:

Например, манжета армированная 1.1-60*80—1/4 ГОСТ 8752-79 / номер чертежа.

Они выпускаются в 2-х вариантах:

  1. однокромочные без пыльника (Тип 1 или SC, A)
  2. однокромочные с пыльником (Тип 2 или TC, AS).

Какие условия предъявляет ГОСТ 8752-79 к армированным манжетам



Параметры изготовления манжет регламентируются ГОСТ 8752-79 по отраслевому стандарту и должны соответствовать рабочим чертежам и требованиям технологических карт. В соответствии с отраслевыми стандартами и рабочими чертежами изготавливаются каркасы и пружины для манжет. Группа резин для манжет подбирается в зависимости от температурных режимов, в которых будет функционировать уплотняемая среда (табл.3 ГОСТ 8752-79).
Выбор группы и марки резин согласовывается между потребителем и изготовителем. Манжеты, предназначенные для работы в умеренном и тропическом климате, изготавливаются в едином исполнении. Изделия для экспорта, помимо норм стандарта, должны отвечать условиям, определенным заказом-нарядом внешнеторговой организации.

Как в ГОСТ манжеты армированные маркируются



Маркировка наносится на торцевую сторону манжет в виде рельефного товарного знака, в виде условного обозначения и года изготовления. При условии изготовления манжет по чертежам указывается номер чертежа и размеры манжеты.
Манжеты для валов, размеры которых не превышают 15 мм, маркируются целой партией. При этом параметры указываются на ярлыке. На манжетах до 30 мм, которые изготавливаются по чертежам, при маркировке допускается не указывать основные размеры.

Также на нашем заводе можно заказать армированные пыльники по индивидуальному чертежу.
